法兰钢板理化性能测试

1. 化学成分分析
测试方法：GB/T 4336-2016

元素	碳(C)	硅(Si)	锰(Mn)	磷(P)	硫(S)	铬(Cr)	钼(Mo)	镍(Ni)
要求(wt)(1)，%	≤0.18	≤0.50	0.90~1.65	≤0.015(2)	≤0.005	≤0.30	≤0.10	≤0.50
结果(wt)，%	0.10	0.28	1.24	0.011	<0.002	0.05	0.01	0.01
元素	铝(Alt)	铜(Cu)	铌(Nb)	钛(Ti)	钒(V)	碳当量(CEV)		结论
要求(wt)(1)，%	≥0.020	≤0.40	0.005~0.05	0.006~0.05	0.01~0.12	≤0.43(2)		-
结果(wt)，%	0.025(3)	0.01	0.025(3)	0.002(3)	0.03(3)	0.33		符合


2. 拉伸测试
测试方法：GB/T 228.1-2010

项目	试样类型	抗拉强度(Rm) (N/mm2)	屈服强度(ReH) (N/mm2)	断后伸长率(A)(%)    L0=5.65	断面收缩率(Z)  (%)	结论
要求(1)	-	470~600	≥295	≥22	≥35(2)	-
结果-横向0°	圆形截面 试样	515	349	32.5	80	符合
结果-横向120°		514	346	35.0	80	符合
结果-横向240°		512	347	32.0	80	符合
结果-纵向0°		529	362	34.5	79	符合
结果-纵向120°		514	355	33.5	80	符合
结果-纵向240°		516	349	31.0	80	符合


3. Z向拉伸测试
测试方法：GB/T 228.1-2010

级别	断面收缩率，(%)				要求(1)，(%)	结论
	1	2	3	平均值
Z35	76	79	79	78	平均值≥35	符合









4. 冲击测试
测试方法：GB/T 229-2007

项目	取样方向	试样尺寸(mm)	测试温度(℃)	吸收功(J),(KV2)				要求(1) (J)	结论
				单个值			平均值
				1	2	3
夏比V型缺口冲击	横向0°	10x10x55	-50	181	182	157	173	平均值≥50	符合
	横向120°			166	165	112	148		符合
	横向240°			93	110	172	125		符合
	纵向0°	10x10x55	-50	187	191	175	184	平均值≥37	符合


5. 非金属夹杂物测试
测试方法：ISO 4967:2013
非金属夹杂物见下表。

项目	测试 位置	类型 A		类型 B		类型C		类型D		结论
		细系	粗系	细系	粗系	细系	粗系	细系	粗系
要求(1)	-	≤2.0	≤1.0	≤2.0	≤1.0	≤2.0	≤1.0	≤2.0	≤1.0	-
结果	横向	-	-	-	-	-	-	0.5	0.5	符合
	轴向	-	-	-	-	-	-	0.5	0.5	符合
	纵向	-	-	-	-	-	-	0.5	0.5	符合







6. 金相分析&晶粒度测试
测试方法： GB/T 13298-2015&GB/T13299-1991；GB/T 6394-2017
腐蚀剂：4%硝酸酒精溶液
步骤1：打磨抛光、腐蚀；
步骤2：用金相显微镜观察分析。

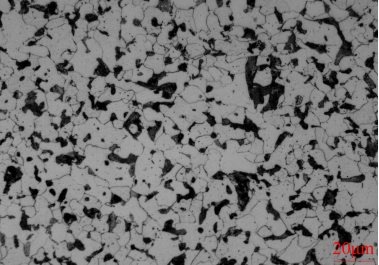

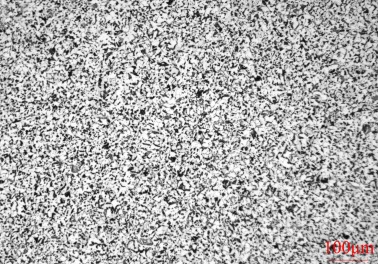

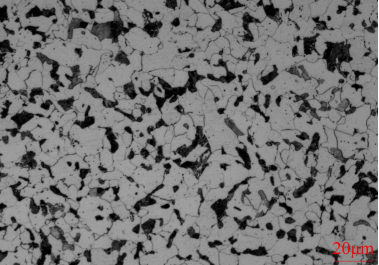

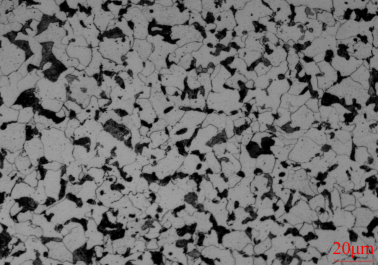

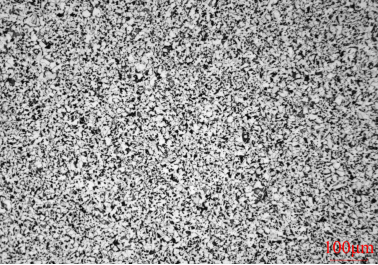

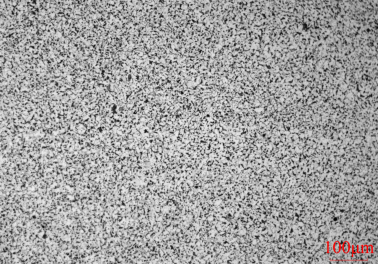

测试结果：

项目	测试位置	平均晶粒度级别	带状组织	结论
要求(1)	-	≥6.0	≤0	-
结果	横向	10.0	0	符合
	轴向	10.0	0	符合
	纵向	10.0	0	符合
