断口形貌分析

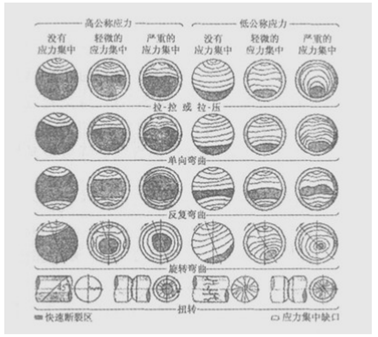

通过断口的形态分析去研究一些断裂的基本问题：如断裂起因、断裂性质、断裂方式、断裂机制、断裂韧性、断裂过程的应力状态以及裂纹扩展速率等。如果要求深入地研究材料的冶金因素和环境因素对断裂过程的影响，通常还要进行断口表面的微区成分分析、主体分析、结晶学分析和断口的应力与应变分析等。随着断裂学科的发展，断口分析同断裂力学等所研究的问题更加密切相关，互相渗透，互相配合；断口分析的实验技术和分析问题的深度将会取得新的发展。断口分析现已成为对金属构件进行失效分析的重要手段。

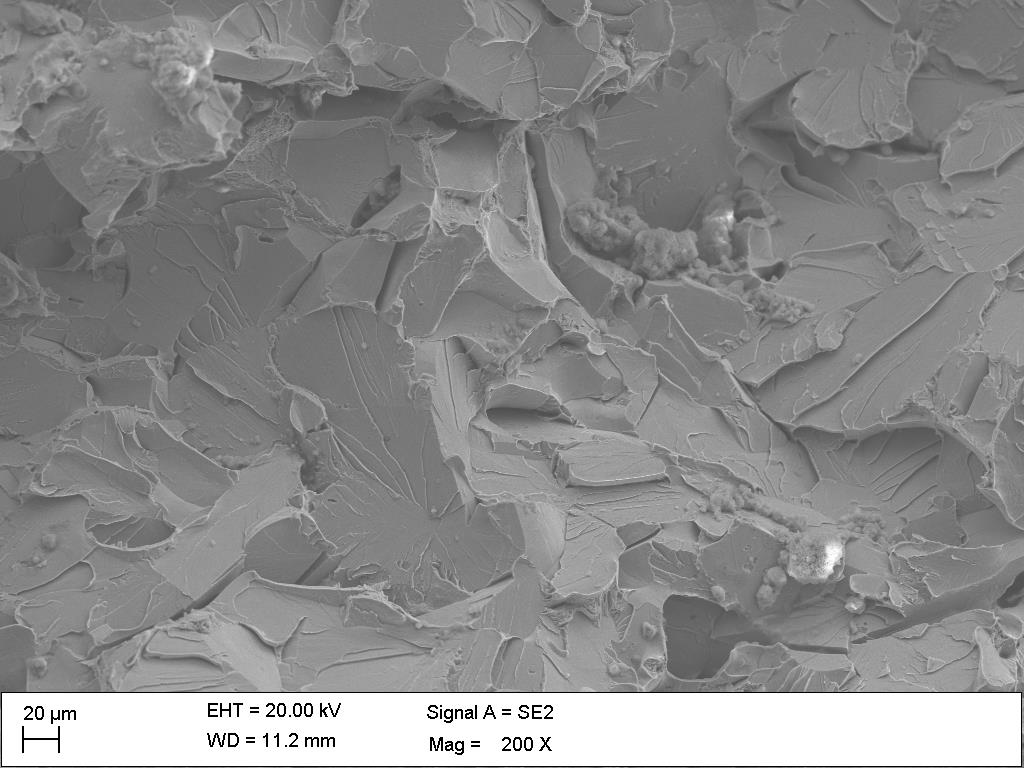

解理断裂
属于一种穿晶脆性断裂，根据金属原子键合力的强度分析，对于一定晶系的金属，均有一组原子键合力最弱的、在正应力下容易开裂的晶面，这种晶面通常称为解理面。例如：属于立方晶系的体心立方金属,其解理面为{100}晶面；六方晶系为{0001}；三角晶系为{111}。一个晶体如果是沿着解理面发生开裂,则称为解理断裂。面心立方金属通常不发生解理断裂。

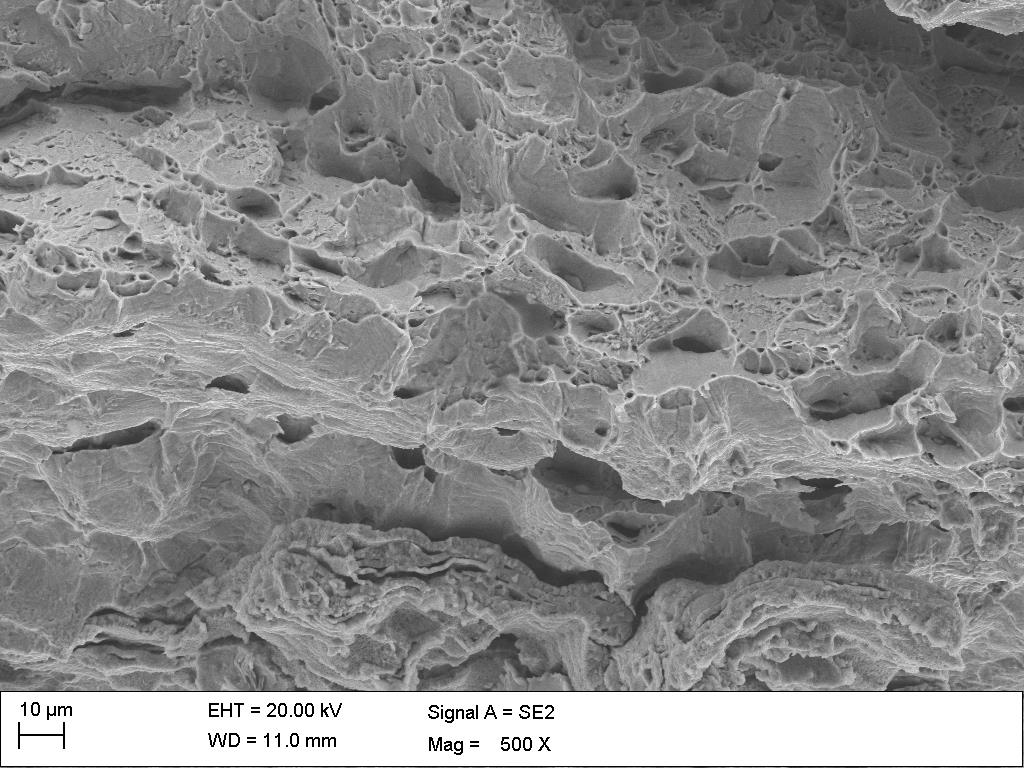

韧窝断裂
金属多晶材料的断裂，通过空洞核的形成、长大和相互连接的过程进行,这种断裂称为韧窝断裂(dimple fracture)。韧窝断裂是属于一种高能吸收过程的延性断裂。其断口特征为：宏观形貌呈纤维状，微观形态呈蜂窝状,断裂面是由一些细小的窝坑构成,窝坑实际上是长大了的空洞核，通常称为韧窝，它是韧窝断裂的最基本形貌特征和识别韧窝断裂机制的最基本依据。系统的观察表明，韧窝的尺寸和深度同材料的延性有关，而韧窝的形状则同破坏时的应力状态有关。由于应力状态不同，相应地在相互匹配的断口偶合面上，其韧窝形状和相互匹配关系是不同的。
由于韧窝的形状与应力状态密切相关，故对断口耦合面上相啮合部位的韧窝形状、尺寸和深度进行分析，就可以确定断裂时所在部位的应力状态和裂纹扩展的方向，并对材料的延性进行评价。还有其他断裂的机制如：疲劳、蠕变和应力腐蚀断裂等。

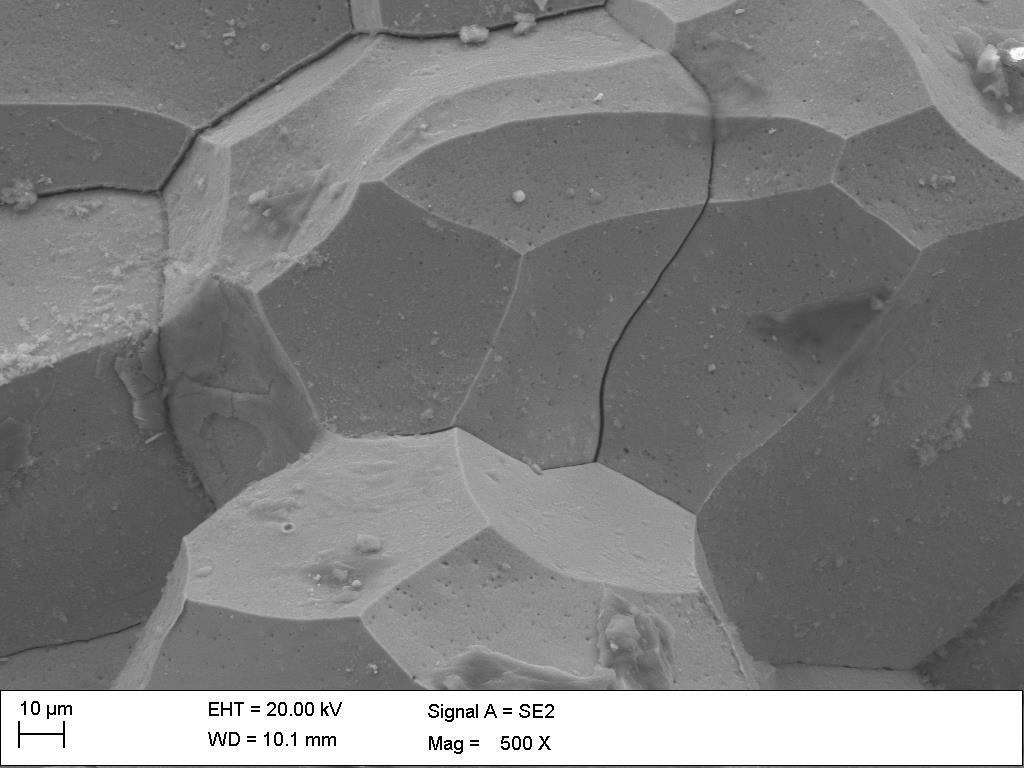

沿晶脆性
沿晶脆性断裂是指断裂路径沿着不同位向的晶界(晶粒间界)所发生的一种属于低能吸收过程的断裂。根据断裂能量消耗最小原理，裂纹的扩展路径总是沿着原子键合力最薄弱的表面进行。晶界强度不一定最低，但如果金属存在着某些冶金因素使晶界弱化（例如杂质原子P、S、Si、Sn等在晶界上偏聚或脱溶，或脆性相在晶界析出等等），则金属将会发生沿晶脆性断裂。沿晶脆性断裂的断口特征是:在宏观断口表面上有许多亮面,每个亮面都是一个晶粒的界面。如果进行高倍观察，就会清晰地看到每个晶粒的多面体形貌，类似于冰糖块的堆集，故有冰糖状断口之称；又由于多面体感特别强，故在三个晶界面相遇之处能清楚地见到三重结点。
英特检测拥有专业的技术人员和高端的实验设备，能够提供准确、可靠的金属断口分析服务，对金属材料的断裂性能、缺陷类型和晶粒结构等进行全面评估，帮助客户了解断裂原因、评估材料质量，为相关工程和产品提供技术支持和解决方案、为企业产品质量提升提供权威的数据支持。我们始终秉持客户至上、专业可靠的原则，为客户提供满意的服务。同时，可提供加急，特急服务，出具权威专业的CMA、CNAS资质检测报告。
▶ 断口形貌分析测试对象/范围/产品
| 测试对象 | |
| 金属板材 | 钢板、铝板、铜板等 |
| 金属管道 | 用于石油、天然气、供水等领域的输送管道 |
| 金属焊接接头 | 对焊接过程中的焊缝、熔合区 |
| 金属零件和构件 | 机械零件、汽车零部件、航空零件等 |
| 金属合金 | 钢铁合金、铝合金、镍合金等 |
| 金属铸件 | 铸铁、铸钢等金属铸件 |
▶ 断口形貌分析测试项目
| 测试项目 | |
| 1-金相检验 | 4-力学性能测定 |
| 2-无损检测 | 5-宏观检测 |
| 3-化学成分分析 | 6-微观检测等 |
▶ 断口形貌分析测试标准
GB/T 1814-1979 钢材断口检验法
GB/T 14999.3-2012 高温合金试验方法.第3部分：棒材纵向断口检验
GB/T 12778-2008 金属夏比冲击断口测定方法
GB/T 19744-2005 铁索体钢平面应变止裂韧度KIa试验方法
GB/T 19744-2005 铁索体钢平面应变止裂韧度KIA试验方法
GB/T 40737-2021 再制造 激光熔覆层性能试验方法
其它相关标准等
▶ 断口形貌测试服务流程
